Вилки QSG

Соединительные вилки QSG для валовсерии W и P (Power Drive)

с автоматической системой фиксатора













Типоразмер

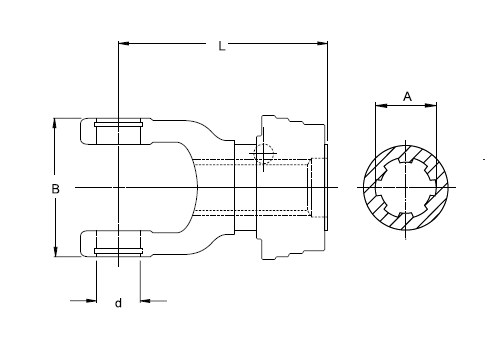

Профиль (A)  Шлицевая часть вилки

d

(mm)

B

(mm)

L

(mm)

Номер чертежа

номер

(для заказа)

2100

1⅜“(6)

22

63

114

10.83.00+

1365774

2100

1⅜“(21)

22

63

114

10.83.02+

1365776

2200

1⅜“(6)

24

70

116

20.83.00

1365786

2200

1⅜“(21)

24

70

116

20.83.02

1365788

2300

1⅜“(6)

27

84

125

21.83.00

1365798

2300

1⅜“(21)

27

84

125

21.83.02

1365800

2300

1¾“(6)

27

84

125

21.84.00

1365806

2300

1¾“(20)

27

84

125

21.84.02

1365808

2400

1⅜“(6)

32

86

126

35.83.00

1366782

2400

1⅜“(21)

32

86

126

35.83.02

1366784

2400

1¾“(6)

32

86

126

35.84.00

1366790

2400

1¾“(20)

32

86

126

35.84.02

1366792

2500

1⅜“(6)

36

100

133

36.83.00

1366798

2500

1⅜“(21)

36

100

133

36.83.02

1366800

2500

1¾“(6)

36

100

133

36.84.00

1366806

2500

1¾“(20)

36

100

133

36.84.02

1366808

2600

1⅜“(6)

42

120

146

26.84.00+

1365814

2600

1⅜“(21)

42

120

146

26.84.02+

1365816

2600

1¾“(6)

42

120

146

26.84.04+

1365818

2600

1¾“(20)

42

120

146

26.84.06+

13656780

2700

1¾“(6)

50

138

165

27.84.04+

1377658

2700

1¾“(20)

50

138

165

27.84.06+

1168391
