Вилки NG

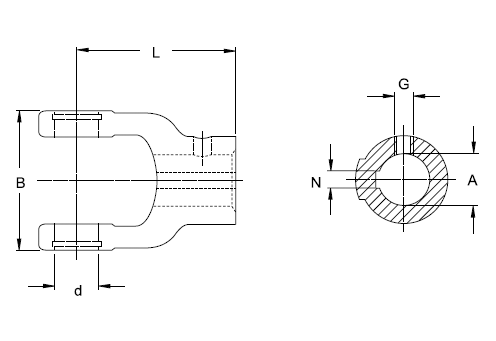

Ступичные вилки NG для валов серии W и P (Power Drive)
с канавкой под шпонку



Типоразмер

Профиль (A)  Шлицевая часть вилки

d

(mm)

B

(mm)

L

(mm)

N

(mm)

G

(Резьба)

Номер чертежа

номер

(для заказа)

2000

20H8

18

56

65

6

М8

19.13.14

1040942

2000

22H8

18

56

65

6

М8

19.13.15

1040943

2100

20H8

22

63

78

6

М8

10.22.27

1040233

2100

22H8

22

63

78

6

М10

10.22.29

1040215

2100

25H8

22

63

78

8

М10

10.22.31

1040217

2100

30H8

22

63

78

8

М10

10.22.33

1040224

2100

35H8

22

63

73

10

10.40.103

1040439

2100

RZ1“

22

63

78

¼“

10.22.142

1040259

2200

20H8

24

70

80

6

М8

20.15.15

1041086

2200

22H8

24

70

80

6

М10

20.15.16

1041087

2200

25H8

24

70

80

8

М10

20.15.17

1041088

2200

30H8

24

70

80

8

М10

20.30.05

1041156

2200

35H8

24

70

75

10

М12

20.11.105

1041213

2200

RZ1“

24

70

80

¼“

20.15.162

1329014

2200

RZ1¼“

24

70

80

¼“

20.30.128

1329024

2300

25H8

27

84

95

8

М12

21.15.11

1041388

2300

28H8

27

84

95

8

М12

21.15.101

1041531

2300

30H8

27

84

95

8

М12

21.30.07

1041475

2300

30H8

27

84

95

10

М12

21.30.106

1041625

2300

35H8

27

84

95

10

М12

21.24.03

1041410

2300

40H8

27

84

85

10

М12

21.24.213

1195901

2400

30H8

32

86

105

8

М12

35.22.02

1320694

2400

35H8

32

86

112

10

М12

35.24.12

1320695

2400

40H8

32

86

112

12

М12

35.24.10

1321910

2400

42H8

32

86

112

12

М12

35.24.11

1321911

2400

45H8

32

86

112

14

М12

35.24.116

1346064

2500

35H8

36

100

118

10

М14

36.24.01

1320796

2500

40H8

36

100

118

12

М14

36.24.108

1335439

2500

45H8

36

100

118

14

М14

36.24.02

1332916

2600

35H8

42

120

130

10

М14

26.22.02+

1320810

2600

40H8

42

120

130

12

М14

26.22.03+

1320811

2600

50

42

120

130

14

М14

26.22.05+

1175082
